Настенная беседка с раздвижной крышей

Что такое настенная беседка с крышей?

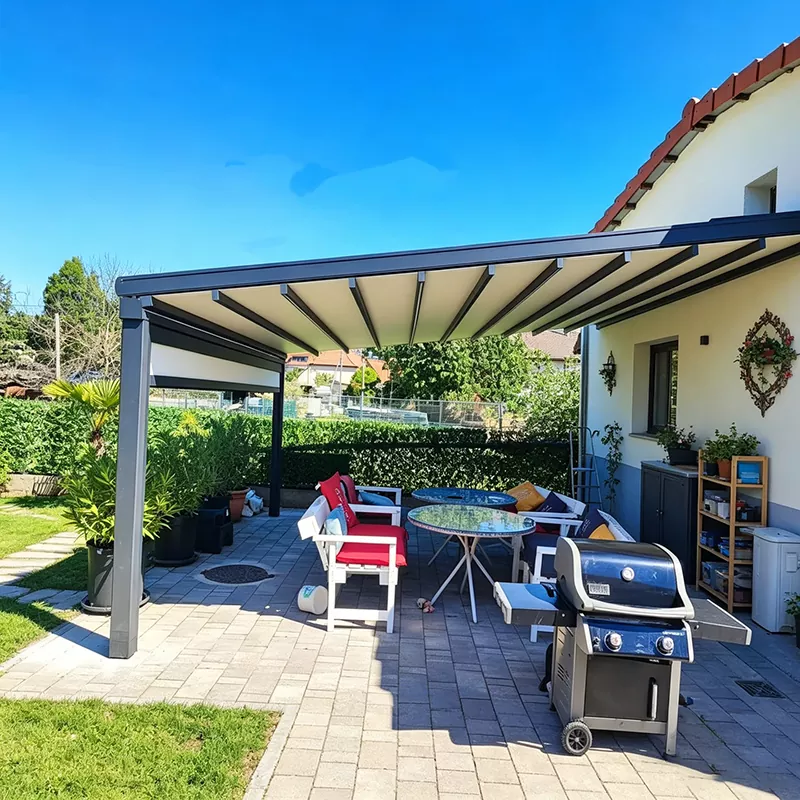

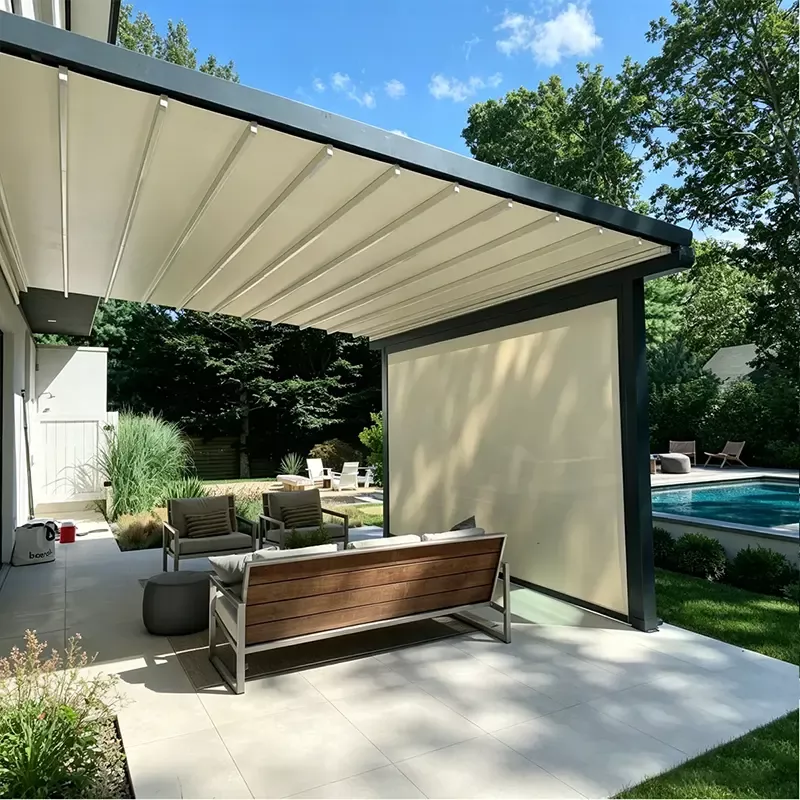

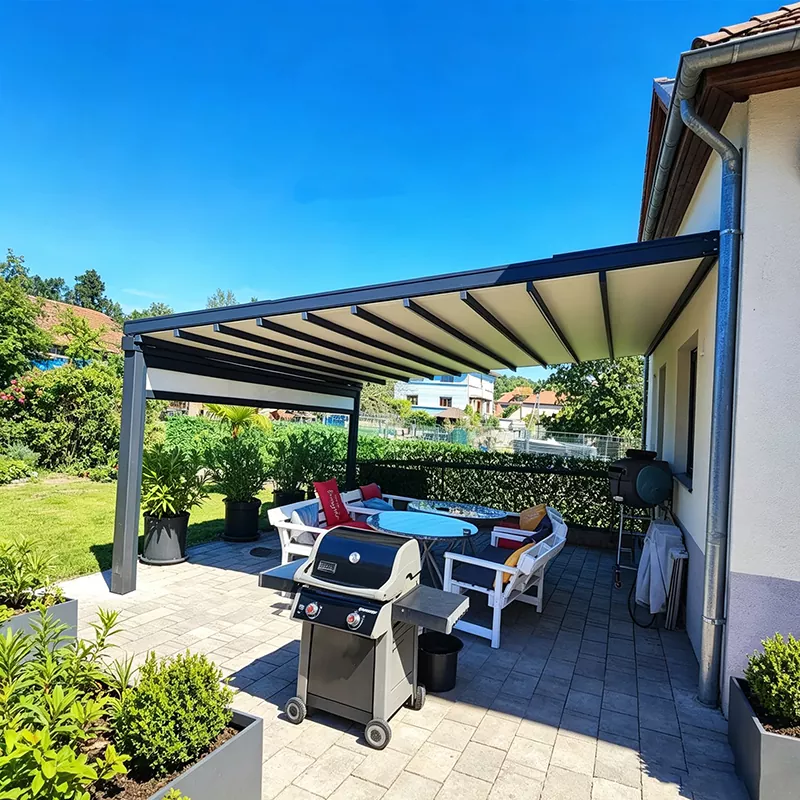

Настенная беседка с крышей представляет собой фиксированную наружную навесную конструкцию, которая крепится к внешней стене здания с одной стороны, а противоположный конец поддерживается отдельно стоящими столбами. Крыша — выдвижной навес с алюминиевой рамой — выдвигается по требованию, чтобы закрыть открытую площадку внизу, или отодвигается, оставляя пространство полностью открытым небу.

В этой конфигурации стена здания используется как одна точка крепления конструкции, что позволяет уменьшить количество стоек, привести конструкцию вплотную к дому и создать крытую открытую площадку, которая естественным образом соединяется с внутренними жилыми помещениями через соседние двери и окна.

Вионта Металлявляется производителем и заводом в Цыси, Нинбо, Китай. Мы поставляем настенные перголы с раздвижными кровельными системами напрямую с завода оптовикам, дистрибьюторам, строительным подрядчикам и покупателям проектов в Северной Америке, Европе, Австралии и на Ближнем Востоке.

Чем отличается настенная беседка с раздвижной крышей от других конструкций

Настенная и отдельно стоящая пергола

A Отдельно стоящая беседкастоит независимо на четырех или более стойках без присоединения к стене. Пристенная беседка использует здание как один анкер, уменьшая количество стоек и позволяя конструкции располагаться вплотную к дому. Это делает переход между внутренним и внешним пространством более плавным и является предпочтительной конфигурацией для патио и террас, непосредственно примыкающих к зданию.

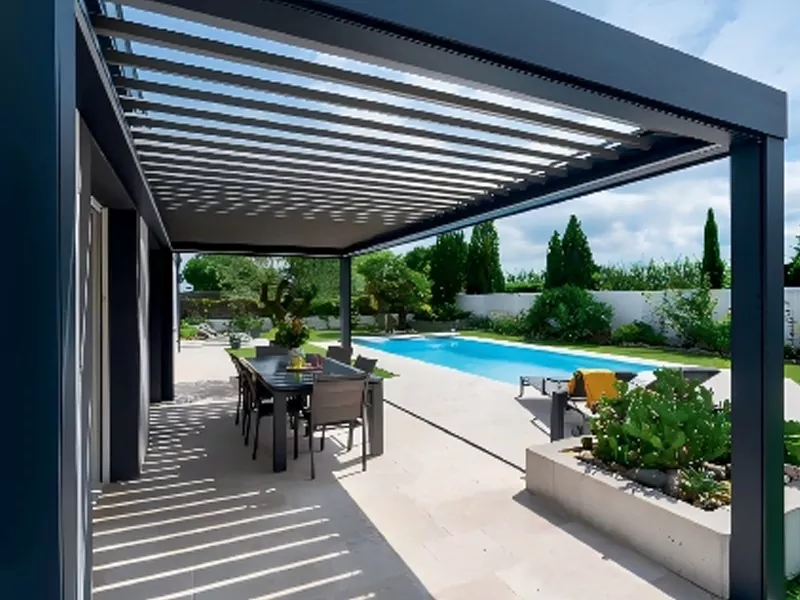

Выдвижная крыша с навесом и фиксированная крыша с жалюзи

Пергола с фиксированными жалюзи имеет постоянную алюминиевую решетчатую крышу, отдельные ламели которой вращаются для управления освещением и вентиляцией. Конструкция крыши всегда находится над головой. Выдвижную крышу можно полностью открыть — тканевые или поликарбонатные панели убираются в компактный корпус, поэтому пространство становится полностью открытым, когда позволяет погода. Для покупателей, которым нужна возможность переключения между полностью открытым пространством на открытом воздухе и полностью закрытым, лучшим выбором будет выдвижная крыша.

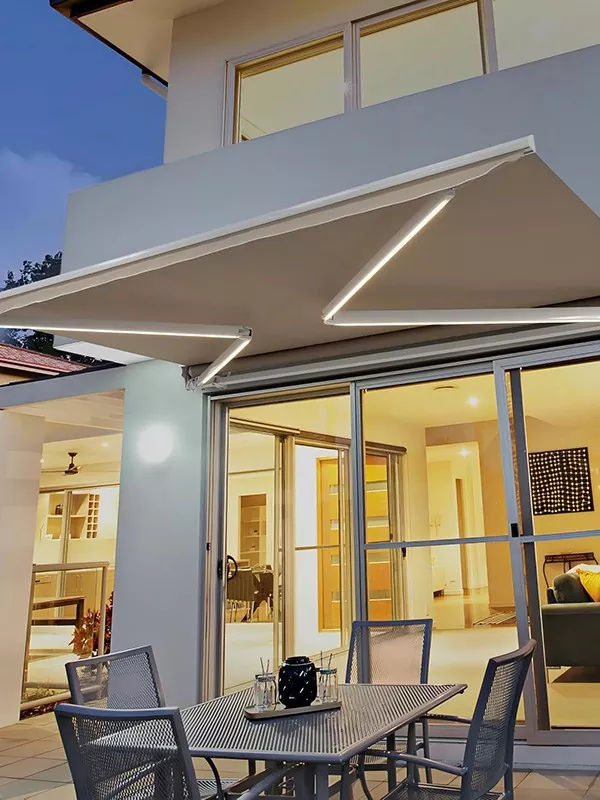

Настенная беседка против стандартной выдвижной маркизы

A стандартный выдвижной тенткрепится к стене и выступает наружу без вертикальных стоек и возможности бокового ограждения. Настенная беседка имеет полностью алюминиевый каркас — главную балку, стропила и стойки — что делает ее структурно жесткой, подходящей для больших пролетов и способной нести боковые шторы, светодиодное освещение, дренажные желоба и потолочные вентиляторы. Для площадей размером более 4 × 3 м более подходящей конструкцией является каркас перголы.

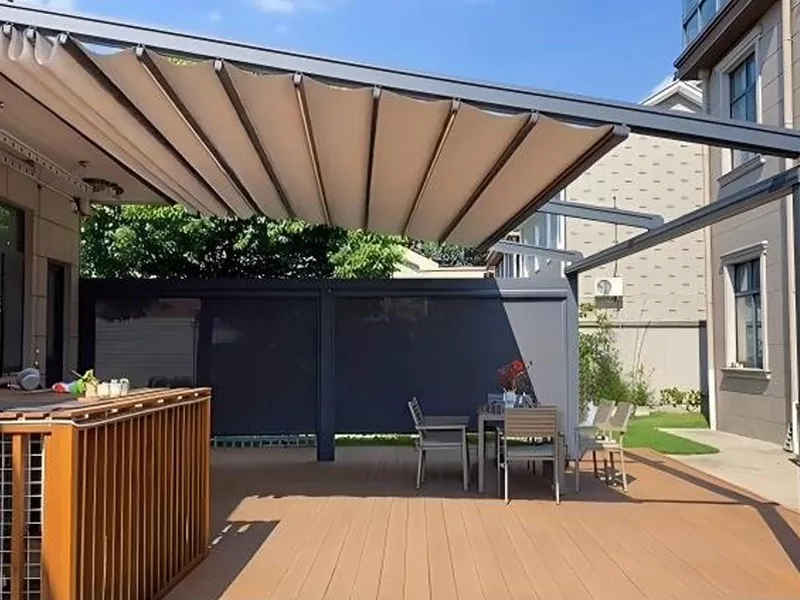

Выдвижная крыша-навес: как это работает

Навес работает на горизонтальной направляющей и роликовой системе, встроенной в алюминиевые стропила. Ткань прикрепляется к направляющей, которая скользит по направляющим. В убранном положении ткань собирается в компактную складку на одном конце беседки. В выдвинутом состоянии ведущая планка перемещается в дальний конец, и ткань покрывает всю площадь крыши, обеспечивая тень и защиту от дождя.

Ручное и моторизованное управление

Ручной отводиспользует рукоятку или тянущий шнур. Это более простая и недорогая система, не требующая электрических компонентов, которая является стандартным выбором для пергол высотой примерно до 4 м или для покупателей, предпочитающих минимальное обслуживание.

Моторизованный втягиваниев роликовом механизме используется трубчатый электродвигатель. Навес открывается и закрывается с помощью настенного выключателя, пульта дистанционного управления или приложения для смартфона. Двигатели с более высокими характеристиками подключаются к датчикам ветра и дождя для автоматической работы. Моторизованные системы рекомендуются для больших пергол, коммерческих объектов и покупателей, которым требуется частая регулировка навеса в течение дня.

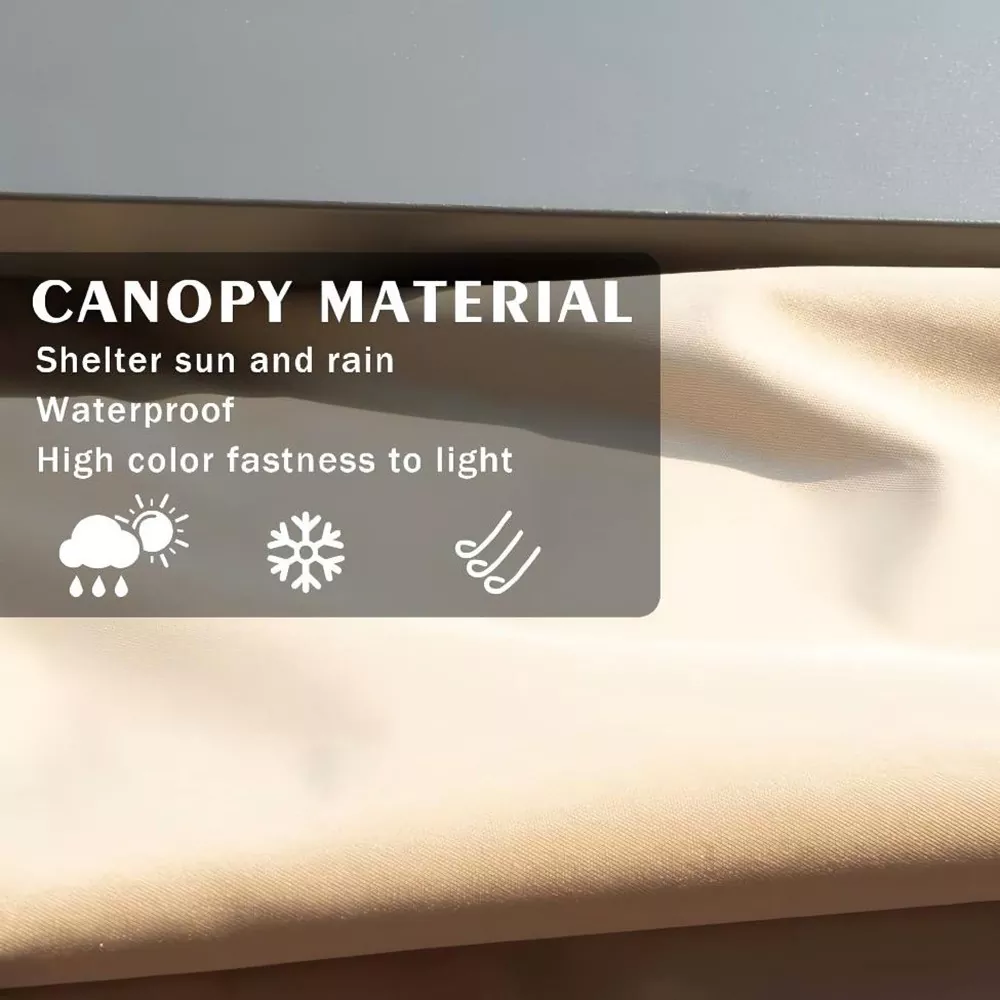

Варианты ткани навеса

Акрил, окрашенный в растворе(эквивалент класса Sunbrella): пряжа окрашивается перед плетением, поэтому цвет является неотъемлемой частью волокна. Превосходная устойчивость к ультрафиолетовому излучению и выцветанию — обычно более 5 лет сохранения цвета под прямыми солнечными лучами. Дышащий и водоотталкивающий материал, уменьшающий накопление тепла под навесом.

Полиэстер с покрытием (подложка из ПВХ или акрила):тканая полиэфирная основа с водонепроницаемым покрытием. Полностью водонепроницаем, легко чистится и доступен в широком диапазоне цветов, включая полосатую и текстурированную отделку. Ткани с покрытием более высокого качества и УФ-стабилизаторами значительно продлевают срок службы.

Панели из поликарбоната:для покупателей, которым нужна жесткая полупрозрачная крыша. Двустенный поликарбонат обеспечивает хорошую теплоизоляцию и полностью водонепроницаем. Доступны в прозрачном, опаловом (полупрозрачном) и тонированном вариантах.

Алюминиевая рама: материал и конструкция

Почему алюминиевый сплав 6063-T5

Каркас конструкции — настенный монтажный кронштейн, главная балка, стропила, стойки и секция желоба — изготовлены из экструдированного алюминиевого сплава 6063-T5. Это та же марка сплава, которая используется в системах архитектурных окон и навесных стен, выбранная из-за сочетания достаточной структурной прочности, малого веса и долгосрочной устойчивости к коррозии.

Алюминий не ржавеет. В отличие от стали, которая требует покраски или цинкования для предотвращения окисления, алюминий образует стабильный пассивный оксидный слой, который защищает металл без какого-либо покрытия. Алюминиевая рама с порошковым покрытием сохранит презентабельный вид после десяти лет эксплуатации на открытом воздухе при лишь периодической чистке. Малый вес алюминия также снижает собственную нагрузку на настенный кронштейн — примерно на 65 % меньше, чем сталь того же сечения, — что означает, что стандартных анкеров для каменной кладки обычно достаточно без дополнительного усиления конструкции.

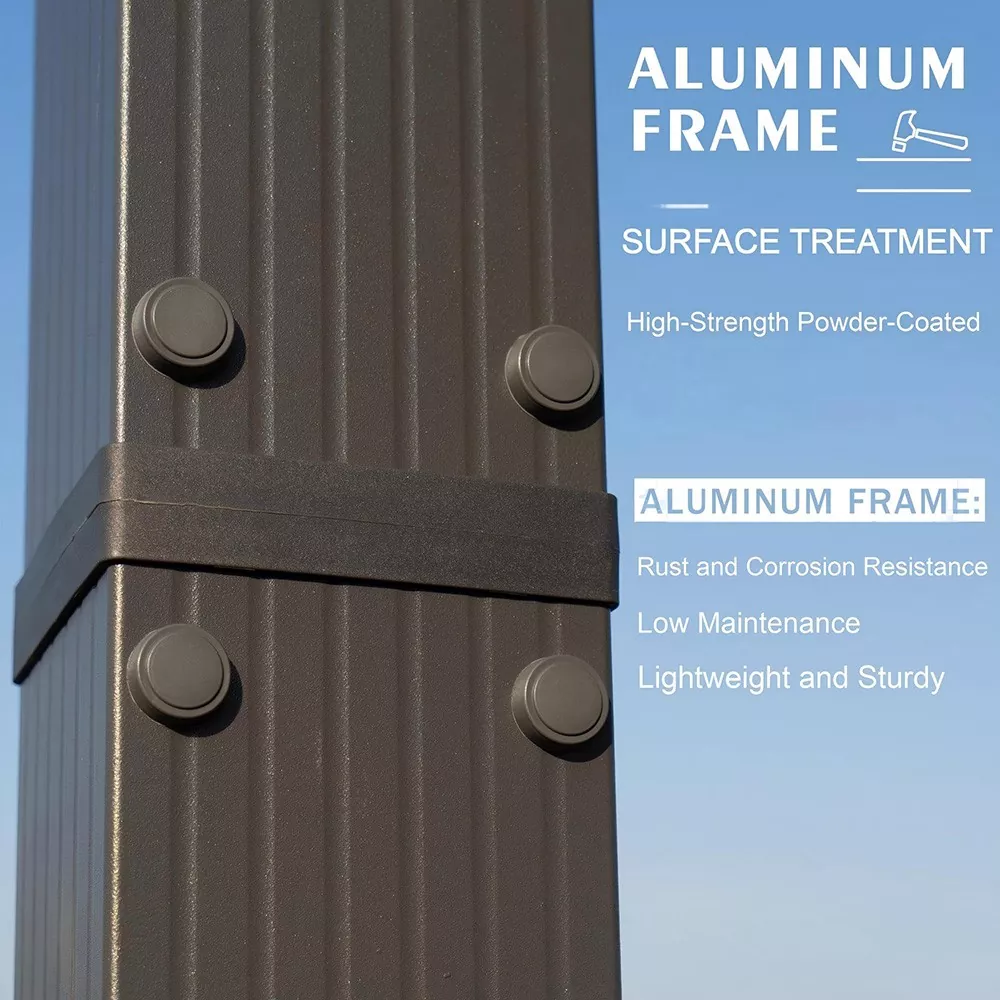

Порошковое покрытие и отделка поверхности

После изготовления все профили окрашиваются порошковой краской. Порошковое покрытие — это электростатический процесс сухой окраски, отверждаемый при температуре примерно 180–200 ° C, в результате которого образуется пленка, которая более твердая, устойчивая к сколам и более устойчивая к ультрафиолетовому излучению, чем жидкая краска. Стандартные цвета включают RAL 9016 (транспортный белый), RAL 9005 (угольно-черный), RAL 7016 (антрацитово-серый), RAL 7035 (светло-серый), а также специальные цвета RAL для заказов, превышающих минимальное количество. Трансферная печать под дерево доступна на плоских профилях.

Сечения профиля и возможности пролета

Профили главной балки, стропил и стоек специально разработаны для интеграции направляющей навеса, дренажного канала и кабелепровода в поперечное сечение экструзии. Стандартные профили Vionta имеют ширину от 2,5 м до 6 м и высоту от 2,0 м до 5,0 м. Большие пролеты могут быть достигнуты с помощью промежуточных опорных стоек или разработки индивидуального профиля.

Структурная конфигурация

Настенное крепление

Пергола крепится с помощью кронштейна главной балки, закрепленного анкерными болтами M10 SS316 к каменному, бетонному или деревянному каркасу. Кронштейн передает как вертикальные нагрузки (собственный вес и нисходящие динамические нагрузки), так и горизонтальные нагрузки (подъём ветра и натяжение навеса) на конструкцию стены. Стена должна быть структурно прочной — анкерные болты должны проникать в твердую каменную кладку или деревянный элемент конструкции, а не в саму штукатурку, облицовку или листовое покрытие.

Для стен, в которые проникновение невозможно, доступна отдельно стоящая версия с задним рядом стоек, сохраняющая внешний вид настенной системы без несущего соединения со стеной.

Пост-конфигурация и монтаж

Передний край поддерживается одной или двумя стойками в зависимости от ширины. Стойки могут быть установлены на поверхности на опорных плитах, прикреплены сбоку к облицовке палубы или просверлены в бетоне. Высоту стоек можно регулировать с помощью кронштейна, чтобы приспособить ее к неровной поверхности и установить желаемую высоту карниза.

Интегрированный желоб и дренаж

В профиль передней балки встроен дренажный канал. Во время дождя вода стекает с ткани навеса в желоб и направляется через угловые стойки на землю через скрытые водосточные трубы. Это предотвращает попадание воды на стены здания и людей под беседкой. Встроенный дренаж входит в стандартную комплектацию всех настенных пергол Vionta.

Таблица технических характеристик продукта

Типичные применения

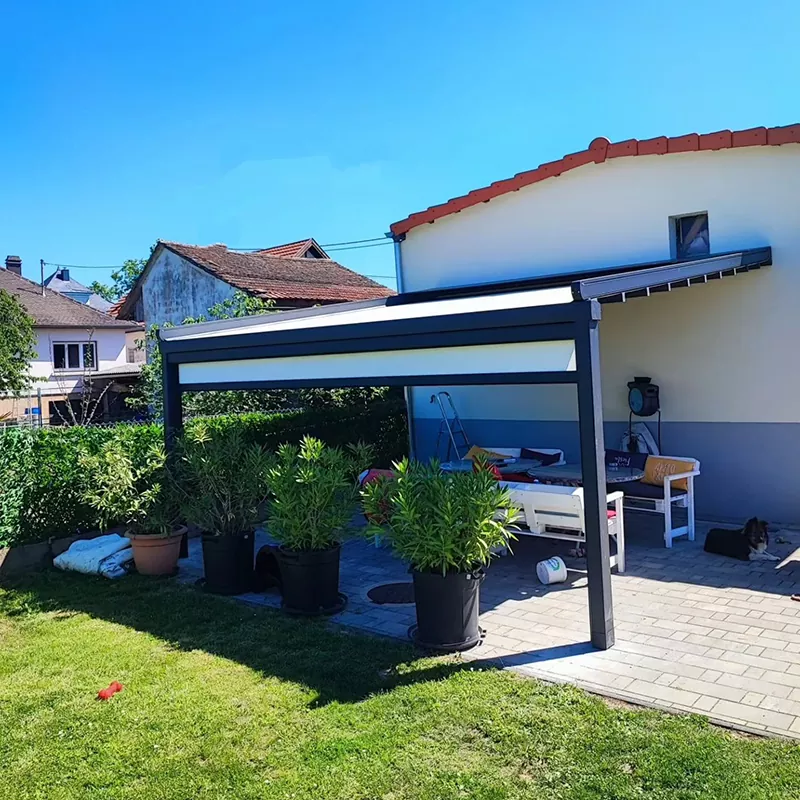

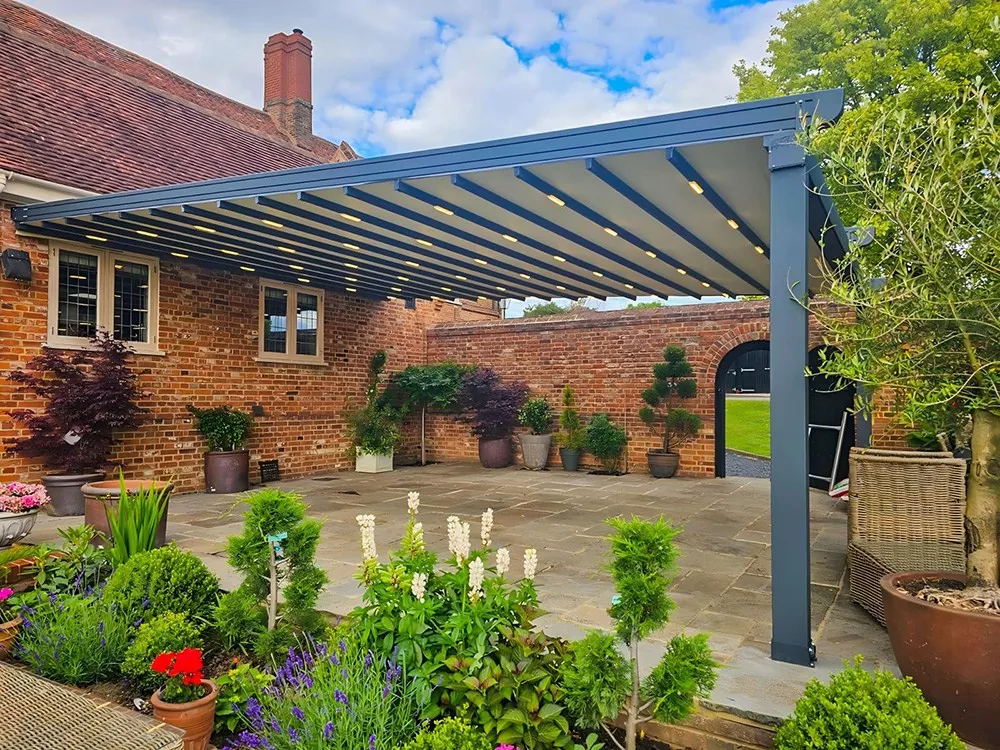

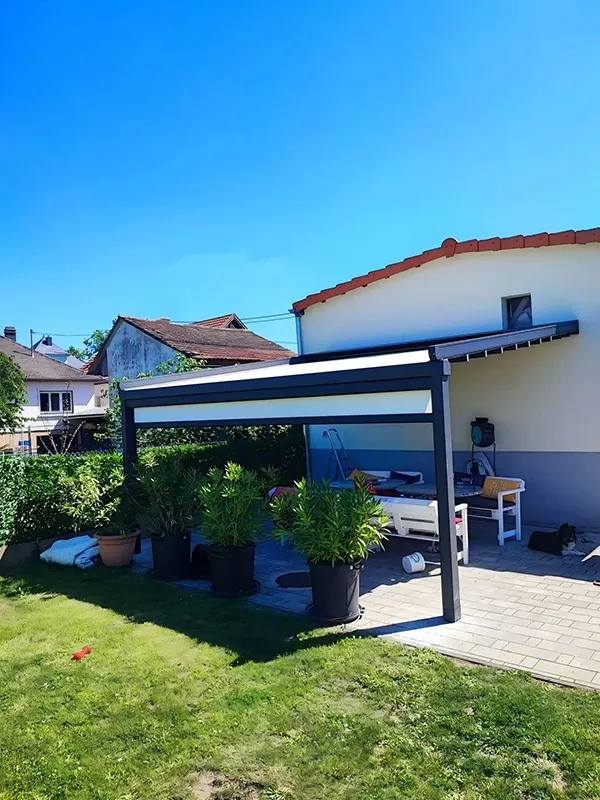

Жилые патио и террасы

Самое распространенное приложение. Настенная беседка с раздвижной крышей расширяет полезную жилую площадь прямо за пределы кухни, столовой или гостиной. В климате с переменчивой погодой — Северной Европе, северо-западе Тихого океана, прибрежной Австралии — возможность убирать крышу при появлении солнца и выдвигать ее во время дождя делает открытое пространство действительно пригодным для использования круглый год.

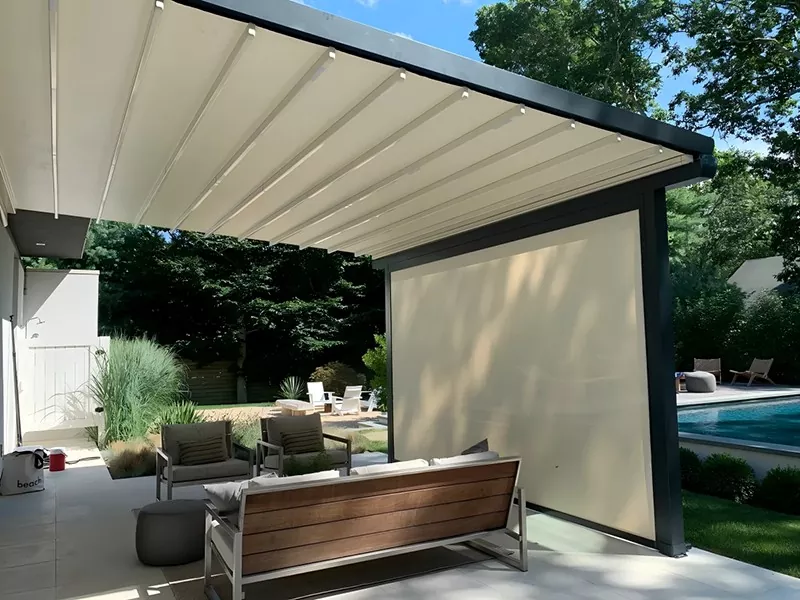

Террасы ресторана и кафе

Коммерческие операторы продуктов питания и напитков используют настенные беседки, чтобы расширить крытые места для сидения на тротуарах и во дворах. Раздвижная крыша позволяет работать во время небольшого дождя, не закрывая полностью пространство. Моторизованное управление позволяет персоналу быстро регулировать навес при изменении погоды во время обслуживания.

Террасы у бассейнов отелей и террасы курортов

Проекты гостиничного бизнеса обычно требуют больших пролетов, более высокой ветровой нагрузки и более полированной отделки. Vionta поставляет настенные системы пергол коммерческого класса для бассейнов отелей, спа-террас и гостиных курортов с порошковым покрытием, подобранным в соответствии с палитрой здания, и вариантами встроенного светодиодного освещения и фирменной тканью навеса.

Витрины розничных магазинов и входные навесы

Настенная беседка с раздвижной крышей обеспечивает защиту покупателей от непогоды у входа в магазин без постоянного фиксированного навеса. Выдвижные системы также позволяют избежать определенных ограничений планирования, которые применяются к постоянным конструкциям в некоторых юрисдикциях.

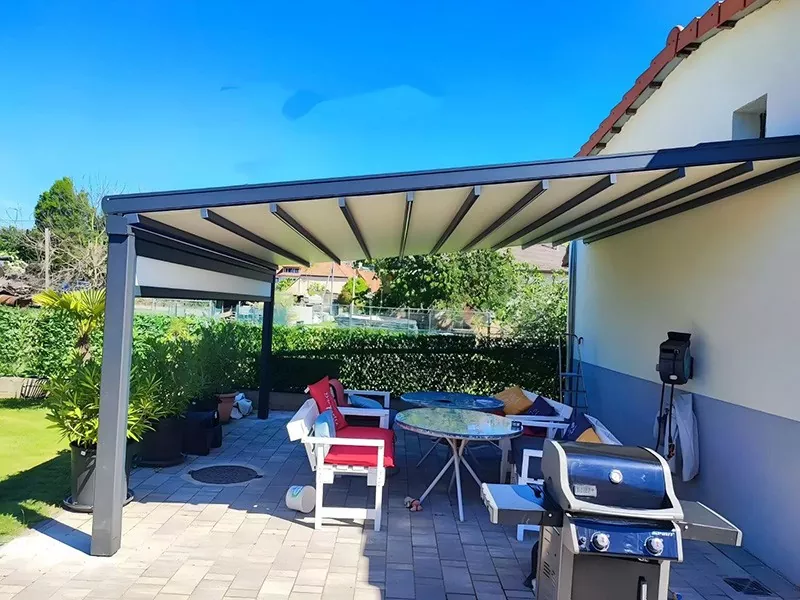

Балконы и террасы на крыше

Для квартир и таунхаусов с балконами настенная беседка помещается в пределах площади балкона и крепится к парапету или стене здания. Конструкция легкая и в большинстве случаев подходит для существующих балконов без конструктивных изменений. Террасы на крыше оснащены датчиком ветра, который автоматически убирает навес при сильных порывах ветра.

Часто задаваемые вопросы

Можно ли установить настенную беседку на стену любого типа?

Стена должна принимать анкерные болтовые крепления, выдерживающие приложенные нагрузки — ветровой подъем навеса и собственную нагрузку на каркас. Подойдут полнотелый кирпич, бетонные блоки, заливной бетон и деревянный каркас с соответствующей обшивкой. Легкие облицовочные системы, штукатурка EIFS и стены с полыми секциями, как правило, не подходят без опорных пластин или дополнительных структурных опор. Если вы не уверены в конструкции своей стены, инженер-строитель должен подтвердить спецификацию крепления перед установкой.

Какой ветер выдерживает выдвижной навес?

Алюминиевая рама спроектирована и протестирована на стандартные ветровые нагрузки жилых помещений в соответствии с применимым региональным стандартом. Ткань навеса имеет меньшую ветроустойчивость, чем каркас — большинство систем выдвижных навесов рассчитаны на скорость ветра примерно до 50–60 км/ч (6–7 по шкале Бофорта) в выдвинутом положении. Выше этого порога купол следует убрать, чтобы защитить ткань и приводной механизм. Моторизованные системы с датчиком ветра автоматизируют втягивание при достижении установленного порога скорости ветра.

Является ли навес водонепроницаемым или водостойким?

Это зависит от указанной ткани. Окрашенный в растворе акрил обладает водоотталкивающими свойствами и эффективно защищает от небольшого дождя, но не является полностью водонепроницаемым при продолжительных сильных дождях. Полиэстер с покрытием и подложкой из ПВХ или акрила полностью водонепроницаем и выдерживает сильный дождь без протечек. Встроенный дренажный желоб контролирует сток воды в обоих случаях. Если основное использование предполагает эксплуатацию во время сильного дождя, укажите вариант с полиэфирной тканью с покрытием.

Как производится замена ткани навеса, когда она изнашивается?

Ткань крепится к ведущей штанге и ролику на направляющей системе, предназначенной для замены в полевых условиях без демонтажа рамы. Ведущая планка отстегивается, старая ткань разворачивается и удаляется, а новая ткань накатывается на валик и снова прикрепляется. Обычно это занимает 1–2 часа с участием двух человек. Vionta поставляет сменные рулоны ткани в качестве запасной части.

Можно ли расширить или изменить перголу после установки?

Увеличение ширины возможно за счет добавления секций стропил и удлинения ткани навеса в пределах конструктивных ограничений пролета главной балки. Расширение выступа требует замены стропил на более длинные профили и полотно навеса большего размера. Добавить моторизацию к ручной системе после установки несложно — трубчатый двигатель заменяет ручной ролик. Боковые шторы и освещение можно добавить в любое время, поскольку они крепятся к существующей раме без структурных изменений.

Вы поставляете только раму или всю систему?

Vionta поставляет комплексные системы, включая раму, ткань навеса, двигатель (если указан), датчики, дренажное оборудование, настенные крепления и все установочное оборудование в одной поставке. Комплекты только рамы и навеса и двигателя также доступны для покупателей, которые приобретают другие компоненты на месте. Свяжитесь с нами, чтобы обсудить, какой объем поставки подходит для вашего проекта.

Запросить цену у Вионта Металл

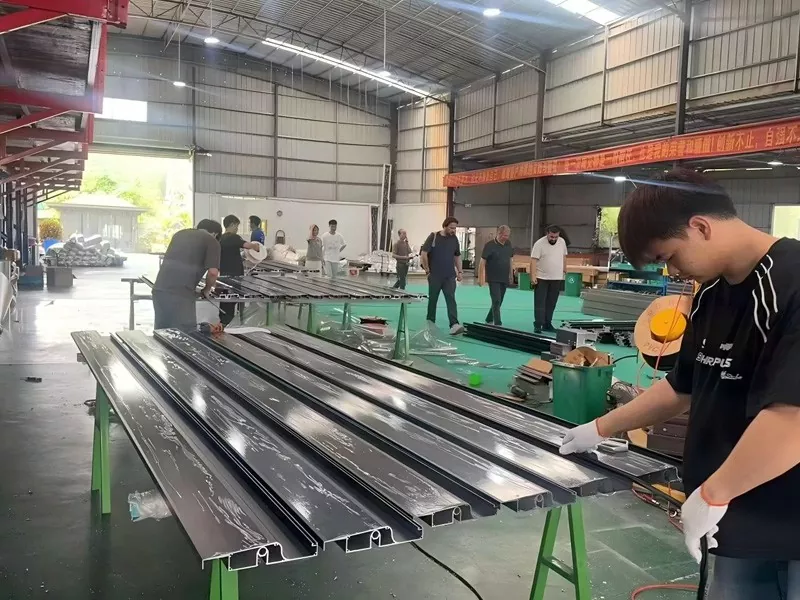

Вионта Металл — производитель и фабрика в Китае, а не торговая компания. Мы располагаем собственными линиями экструзии алюминия, камерами порошковой окраски, раскроем и шитьем тканей, а также сборочным предприятием в Цыси, Нинбо. В нашей цепочке поставок нет фабрик-посредников, а это означает, что покупатели получают цены напрямую от фабрики без торговой наценки.

Чтобы получить подробное предложение, поделитесь следующей информацией, и мы ответим в течение 24 часов:

• Размеры проекта — ширина, выступ и необходимая высота карниза.
• Основание террасы или террасы — дерево, композит, бетон или сталь.
• Предпочтение навесу — ручной или моторизованный, тип и цвет ткани.
• Количество заказа — необходимое количество единиц или погонных метров.
• Страна назначения — для стоимости доставки и документации соответствия
• Любые особые требования — индивидуальный цвет, фирменная упаковка, конструкторская документация.
