Кабельная балюстрада

Что такое кабельная балюстрада?

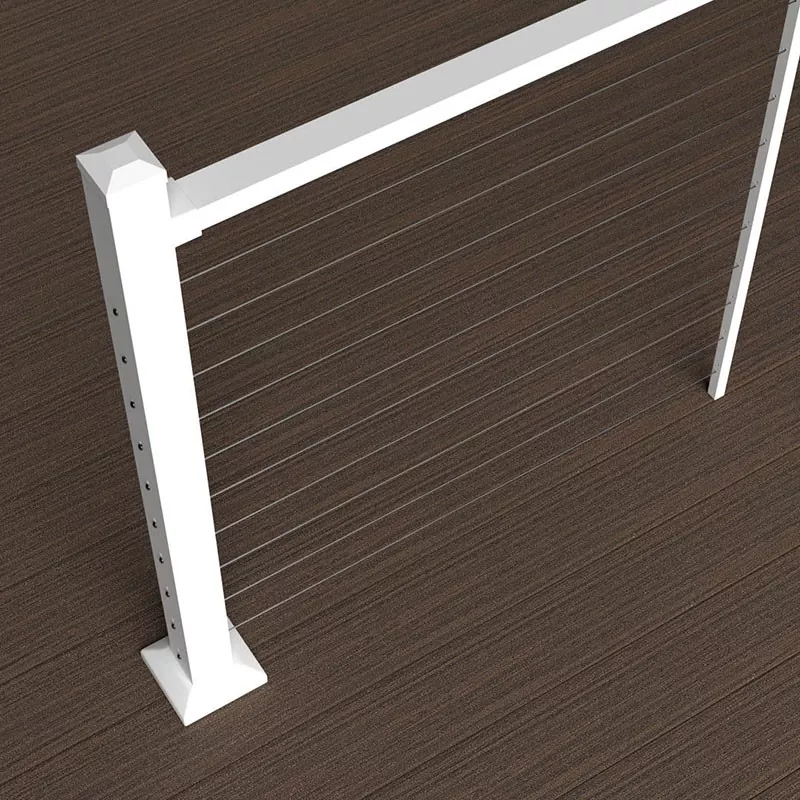

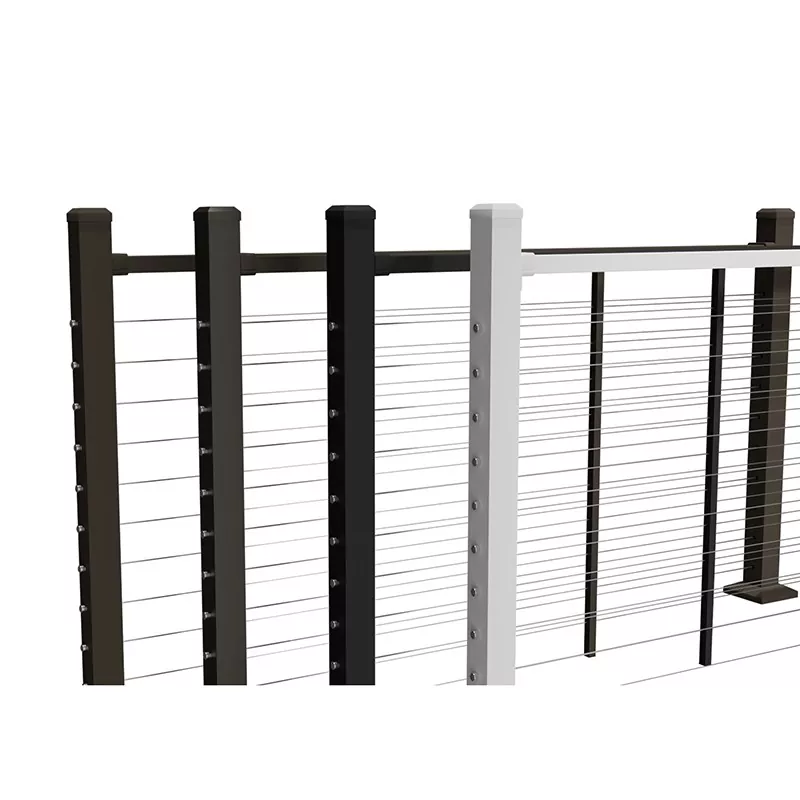

Кабельная балюстрада представляет собой систему перил с постоянным натяжением, в которой горизонтальные отрезки троса из нержавеющей стали служат заполнением между стойками конструкции. Натянутый трос заменяет традиционные сплошные балясины или стеклянные панели, создавая барьер, который является структурно прочным, визуально открытым и не требует особого обслуживания в долгосрочной перспективе.

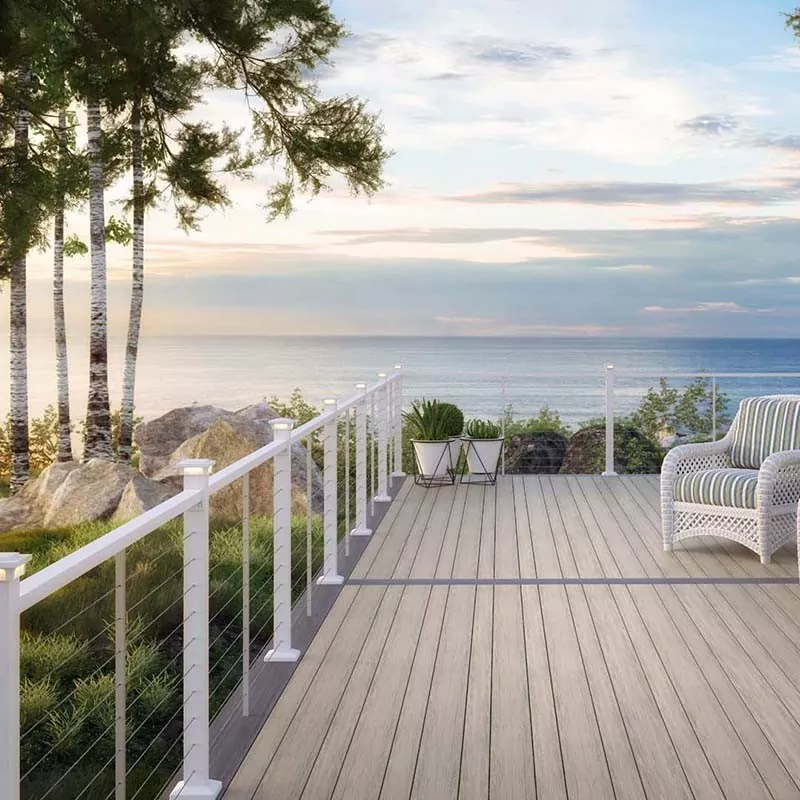

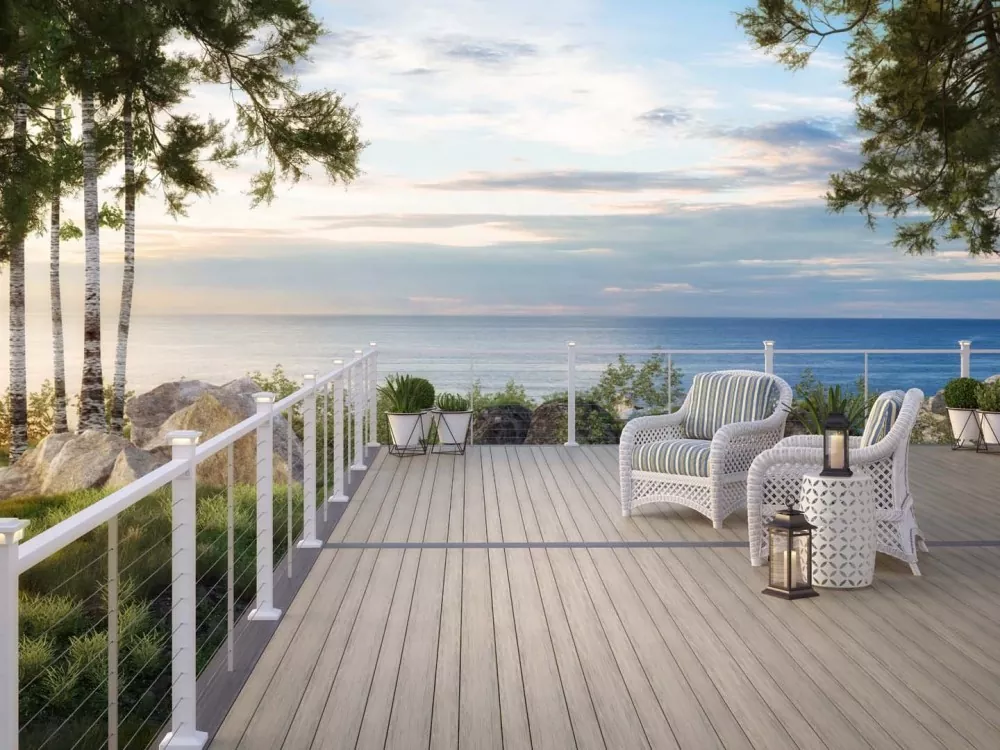

Система широко используется в жилых и коммерческих проектах, где сохранение обзорности является приоритетом — недвижимость на набережной, террасы на крыше, лестницы открытой планировки и ландшафтные коммерческие помещения. Поскольку кабель из нержавеющей стали не требует окраски или покрытия для сохранения своего внешнего вида, затраты на техническое обслуживание в течение всего жизненного цикла значительно ниже, чем у альтернативных вариантов из окрашенной стали или дерева.

Характеристики материала

Вионта Металл поставляет системы тросовых балюстрад из нержавеющей стали 304 и 316. Выбор класса должен основываться на среде установки:

Для установки в пределах 500 м от береговой линии с соленой водой или в средах с высокой влажностью компания Vionta рекомендует использовать кабель класса 316 — кабели, стойки и все фитинги.

Технические характеристики

Все спецификации могут быть адаптированы к требованиям проекта или местным строительным нормам. Контактriley@viontametal.comс проектными чертежами для индивидуальной спецификации и предложения.

Справочник по соблюдению кодекса

Системы кабельных балюстрад могут быть спроектированы с учетом требований к заполнению и нагрузке крупных жилых и общественных зданий.коммерческие строительные нормы и правила. Следующие ориентиры применимы к основным экспортным рынкам Vionta:

Вионта Металл может предоставить сертификаты испытаний материалов, характеристики размеров продукции и отчеты об испытаниях в солевом тумане в поддержку документации о соответствии. По запросу может быть организована проверка третьей стороной.

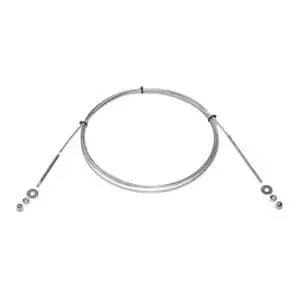

Компоненты системы

Все компоненты производятся или проходят контроль качества на собственном заводе Vionta, что обеспечивает совместимость размеров и простоту сборки на месте.

Сценарии применения

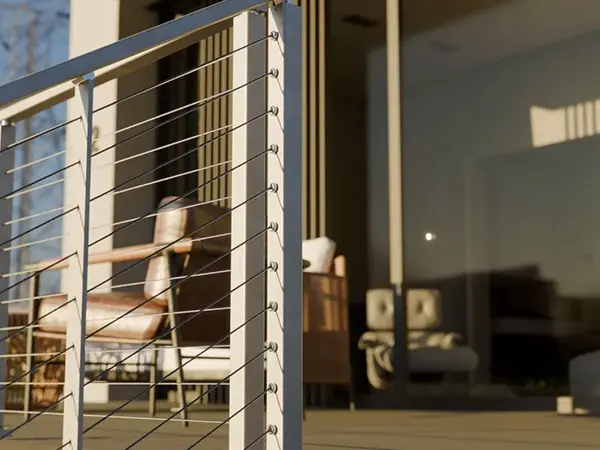

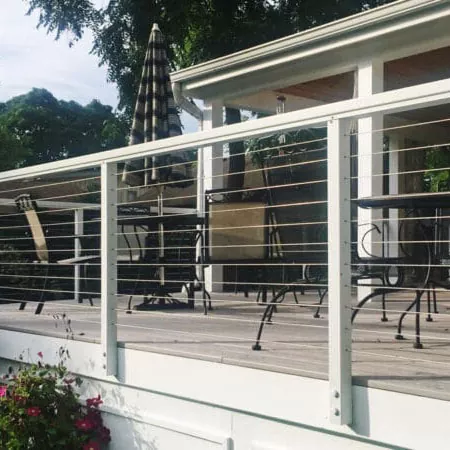

Кабельные балюстрады используются в широком спектре жилых, коммерческих и общественных проектов, где требуется сохранение видимости, низкие эксплуатационные расходы и гибкость конструкции.

Жилые лестницы, чердаки и мезонины — Открытые террасы, балконы и террасы на крыше — Ограждение по периметру сада и окружающая территория бассейна — Вестибюли отелей и террасы для гостей — Торговые центры и коммерческие атриумы — Общественные пешеходные дорожки, смотровые площадки и благоустроенные коридоры — Морские и прибрежные тротуары

Обзор установки

Кабельная балюстрадаустановкатребуются инструменты для натяжения и знание систем обжимных или резьбовых фитингов. Профессиональная установка рекомендуется для всех структурных применений.

Общая последовательность установки:

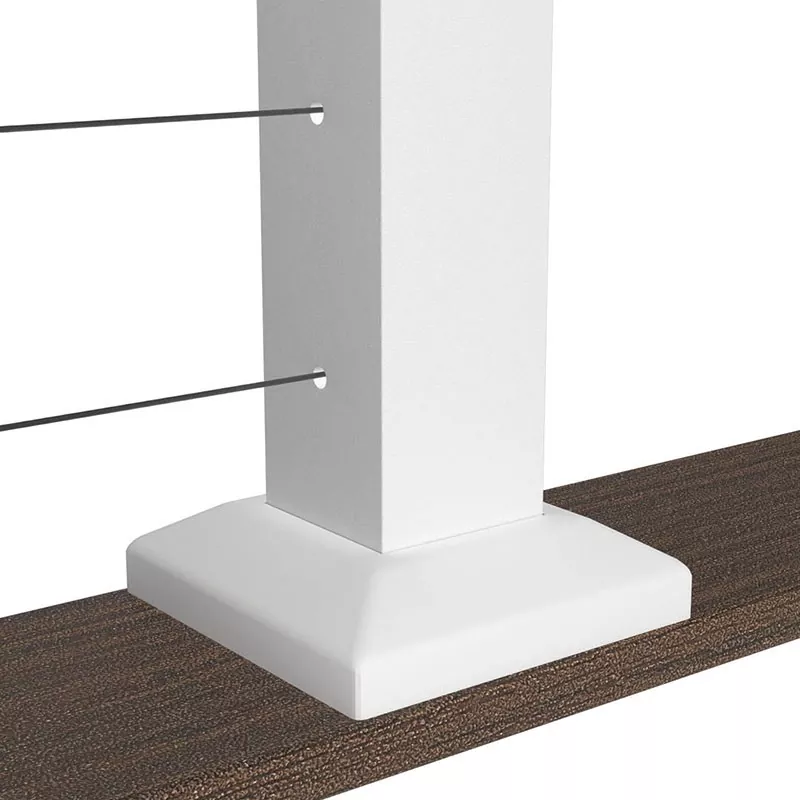

1. Прикрепите опорные пластины столбов к основанию (бетону, дереву или стали) в указанных центрах столбов — обычно на расстоянии 1000–1500 мм.

2. Установите стойки вертикально и закрепите опорные пластины. Перед окончательной фиксацией проверьте выравнивание по всему ходу.

3. Питающий кабель проходит через стойки или промежуточные направляющие в зависимости от типа фитинга.

4. Натяните каждую трассу троса с помощью натяжного ключа. Целевые значения натяжения зависят от диаметра и длины кабеля — см. спецификацию натяжения Vionta.

5. Закрепите верхнюю перекладину и закрепите торцевые заглушки на верхушках стоек.

6. Проверьте расстояние между кабелями, отвес стойки и крутящий момент натяжителя. Повторно натяните кабель через 30 дней, чтобы компенсировать первоначальное расслабление троса.

Вионта Металл предоставляет руководства по установке в формате PDF, спецификации натяжения и значения моментов затяжки к каждому заказу. Для коммерческих проектов доступны аппаратные пакеты инженерного уровня.

Контроль качества

Сертификаты испытаний материалов и отчеты контроля качества доступны по запросу для проектов, требующих сторонней документации.

Заводские и производственные возможности

Вионта Металл располагает собственным производственным предприятием в Цыси, Нинбо — одном из основных регионов Китая по производству металлопродукции. Завод осуществляет полную производственную цепочку от сырья до готовой детали, включая экструзию, резку, сварку, полировку и проверку сборки перед отправкой. Эта интегрированная модель позволяет нам поддерживать единые стандарты качества и отвечать на запросы индивидуальных спецификаций, не полагаясь на сторонних производителей.

OEM и оптовые услуги

Вионта Металлработает с импортерами, специализированными дистрибьюторами перил и строительными подрядчиками по программам OEM и частных торговых марок. Мы можем изготовить системы кабельных балюстрад по вашим собственным спецификациям, нанести маркировку вашего бренда и упаковать их в соответствии с вашими требованиями к маркировке. Предварительные образцы доступны до подтверждения оптовых заказов.

Экспортные рынки поставок включают Великобританию, Германию, Нидерланды, Австралию, Канаду и США. Завод имеет сертификат управления качеством ISO, и мы можем предоставить сертификаты испытаний материалов и поддержку сторонних инспекций для проектов, которые этого требуют.

Часто задаваемые вопросы

В чем разница между тросовой балюстрадой и проволочной балюстрадой?

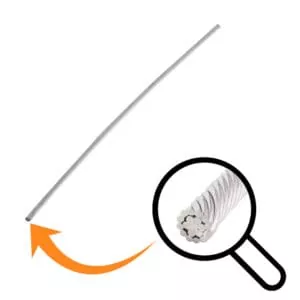

Термины во многом взаимозаменяемы. «Кабельная балюстрада» обычно относится к системам, в которых используются более тяжелые многожильные кабели диаметром 3–5 мм. В обоих случаях используется горизонтальное заполнение из нержавеющей стали с последующим натяжением и одинаковые типы фитингов.

Какой класс указать — 304 или 316?
Для внутренних и защищенных мест 304 является подходящим и более экономически эффективным. Для установки на берегу, на набережной, вокруг бассейна или в условиях высокой влажности укажите 316 повсюду — кабели, стойки и все фитинги.

Соответствует ли кабельная балюстрада требованиям строительных норм и правил?
Да, если спроектировано с правильным расстоянием между кабелями (обычно 100 мм или меньше) и расстоянием между стойками. Vionta Metal может предоставить спецификации и данные испытаний для обеспечения соответствия требованиям IRC, IBC, AS 1657, BS 6180 и NBC.

Какие профили сообщений доступны?
Квадратные (40×40 мм, 50×50 мм) и круглые (Ø 42,4 мм, Ø 48,3 мм) из нержавеющей стали 304 или 316, с матовой или зеркальной полировкой. Нестандартные размеры доступны для заказов OEM.

Можно ли адаптировать систему под наши размеры?
Да. Можно указать высоту стойки, расстояние между кабелями, количество кабелей, профиль стойки, конфигурацию опорной плиты и концевые фитинги. OEM-программы доступны для импортеров и дистрибьюторов.

Какое время доставки из Китая?
Стандартное производство и доставка занимают 15–25 дней в зависимости от объема заказа и индивидуальных особенностей. Сроки выполнения подтверждаются на этапе предложения.
