Кабельный поручень

Кабельный поручень против кабельной балюстрады: понимание разницы

Эти два термина связаны между собой, но описывают разные продукты с разными функциями и требованиями к коду.

При выборе тросовых перил для лестницы требование к возможности захвата верхних перил не подлежит обсуждению в соответствии с большинством жилых и коммерческих норм и правил. Vionta Metal проектирует поручни, исходя из этого требования соответствия.

Что такое кабельный поручень?

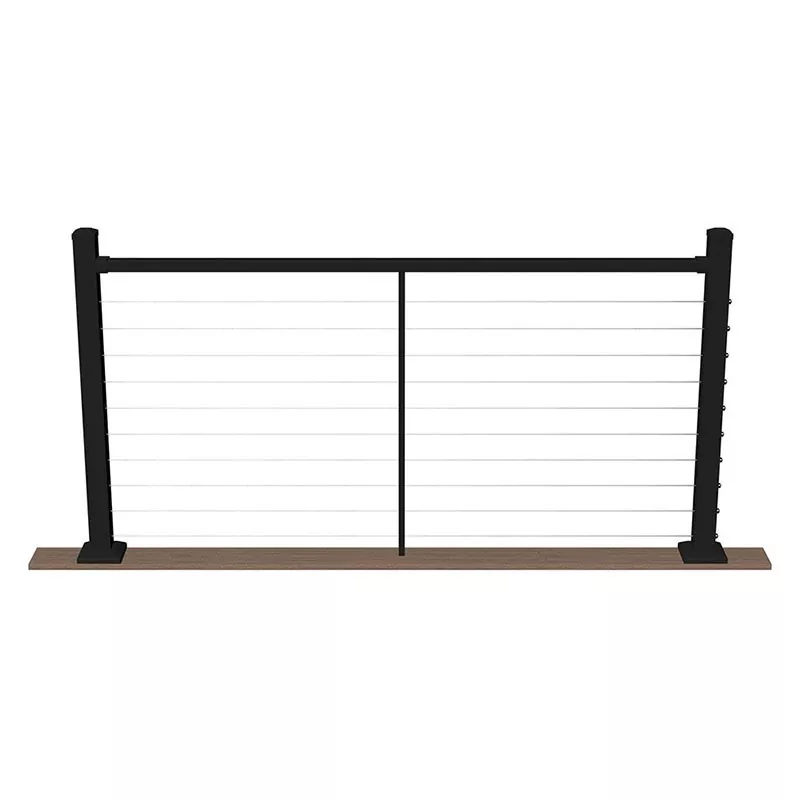

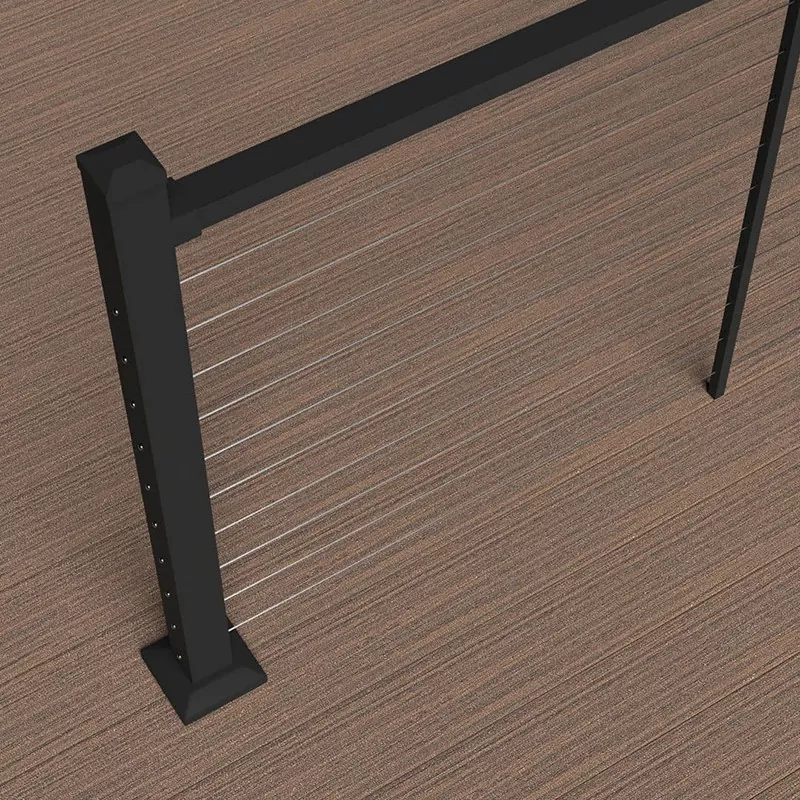

Кабельный поручень представляет собой сборку перил, в которой горизонтальные тросы из нержавеющей стали обеспечивают заполнение между стойками конструкции, а над ними проходит непрерывный верхний поручень, за который можно взяться за руки. Кабельное заполнение заменяет традиционные сплошные балясины или панели, сохраняя обзорность и одновременно отвечая требованиям структурной безопасности, предъявляемым к системе ограждений или перил, соответствующей нормам.

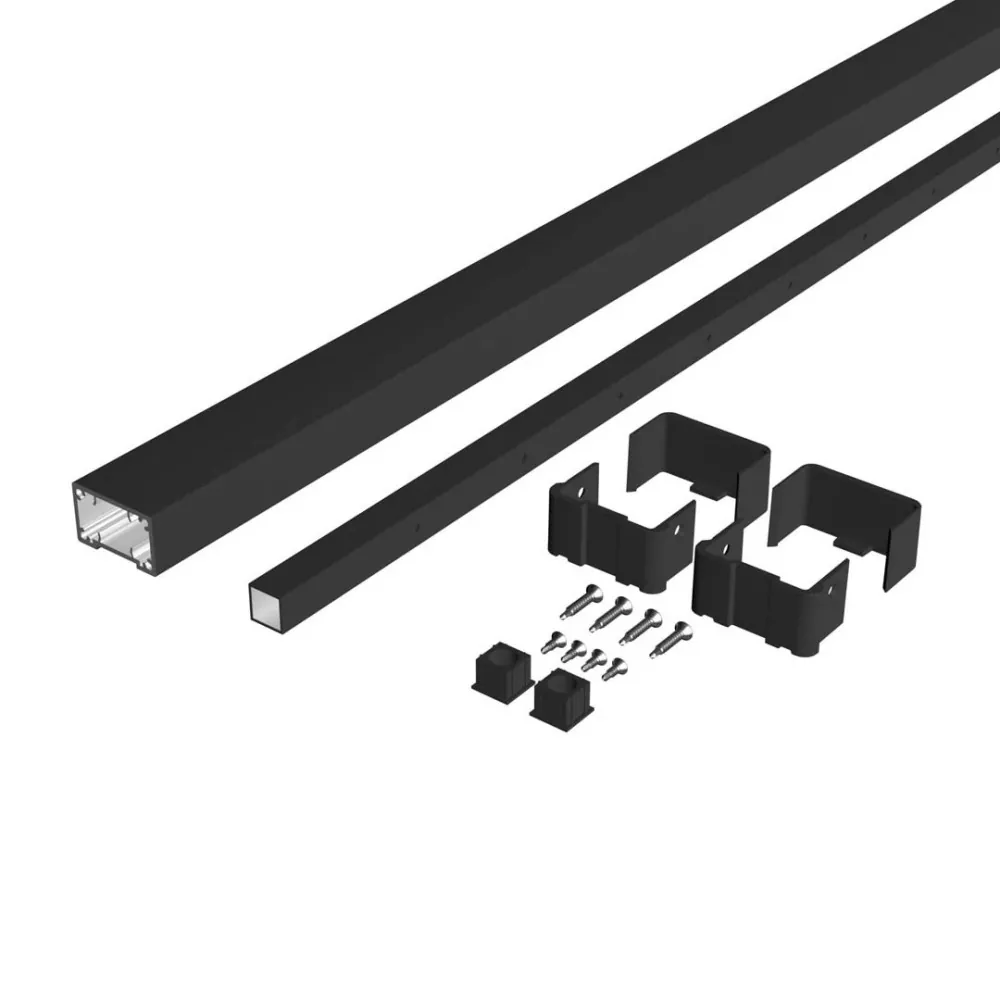

Верхняя направляющая является определяющим элементом. Он должен быть непрерывным, иметь правильную высоту и иметь удобное поперечное сечение, позволяющее пользователям сохранять контакт при перемещении по лестнице или пандусу. Vionta Metal поставляет верхние направляющие из круглой трубы из нержавеющей стали (наиболее распространенная спецификация) и швеллера с деревянным покрытием (для случаев, когда требуется более теплая поверхность захвата).

Варианты материалов

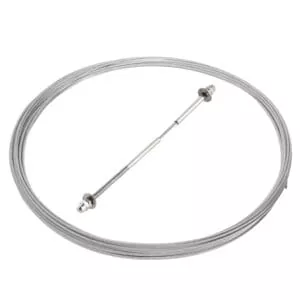

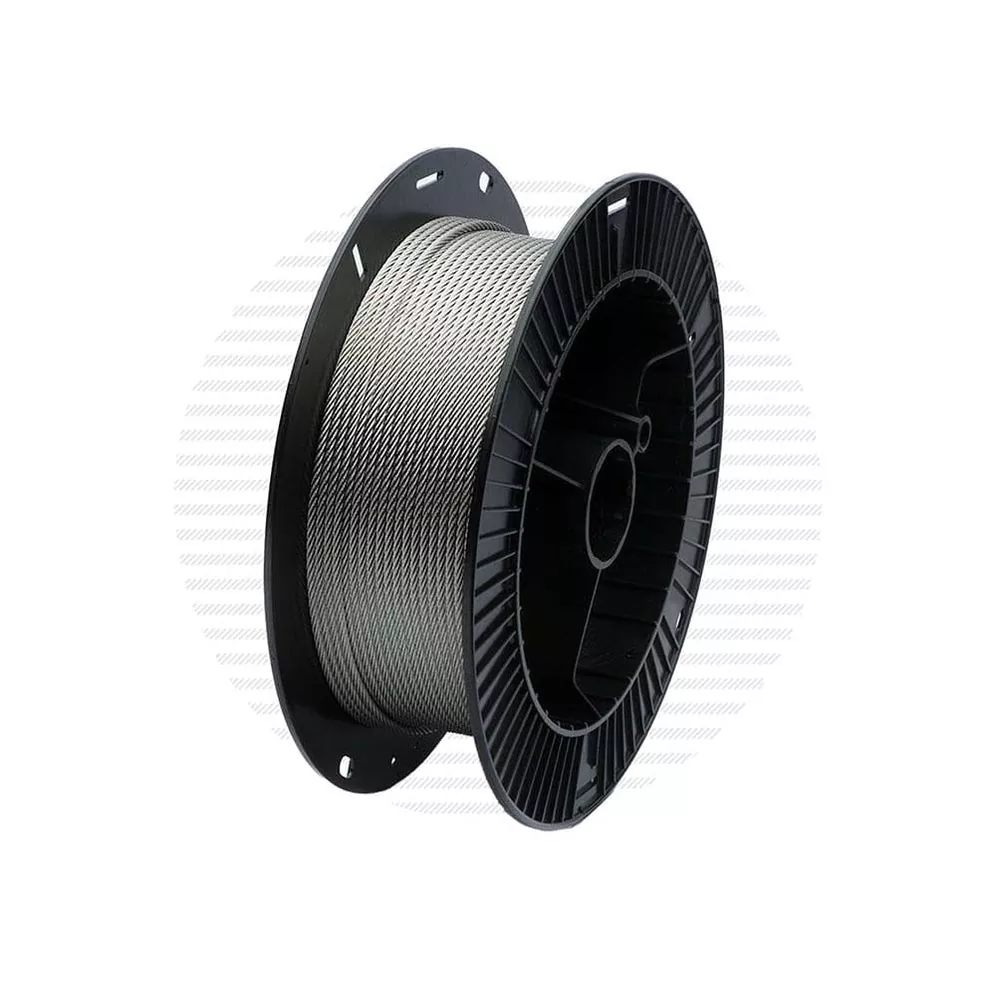

Все кабели, стойки и фитинги поставляются из нержавеющей стали 304 или 316. Соответствующая марка зависит от условий установки:

Во избежание гальванической коррозии между разнородными металлами указывайте одинаковую марку для кабеля, стоек, фитингов и труб верхней направляющей.

Технические характеристики

Соответствие КодексуСсылка

Системы кабельных перил используются в проектах, охватывающих множество нормативных рамок. Следующее относится конкретно к требованиям к перилам (не к положениям об ограждении/балюстраде):

Стандартная круглая верхняя направляющая Vionta Metal (Ø 42,4 мм) соответствует требованиям IRC, IBC, AS 1428.1 и NBC. Данные о размерах продукта и сертификаты материалов доступны по запросу для подтверждения соответствия требованиям.

Компоненты системы

Сценарии применения

Системы кабельных поручней применяются там, где рядом с открытым кабельным заполнением требуются перила, соответствующие нормам. Общие приложения включают в себя:

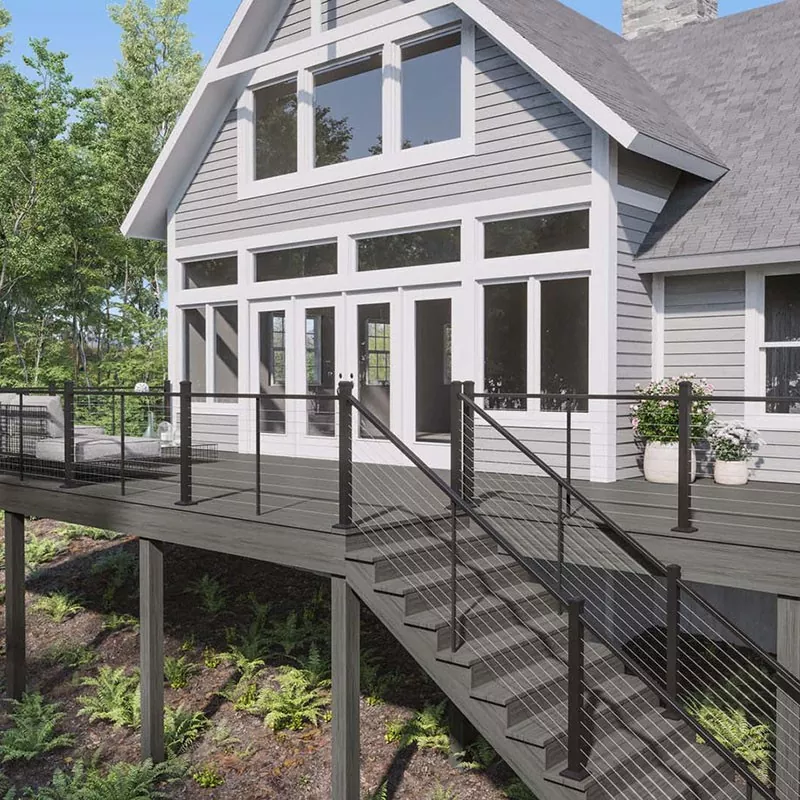

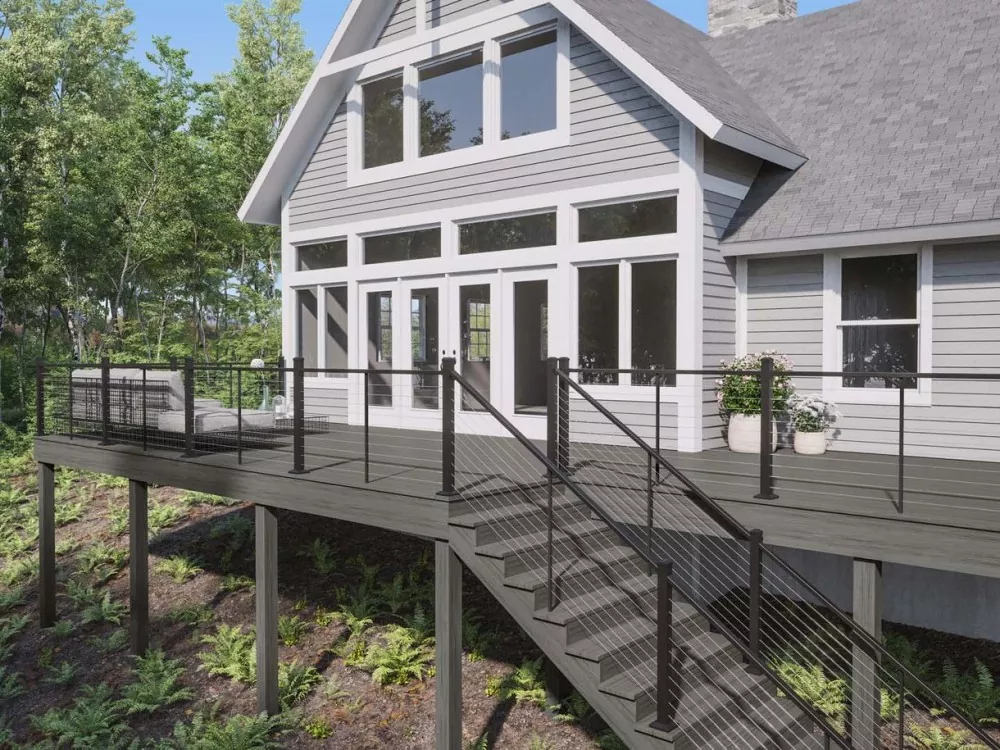

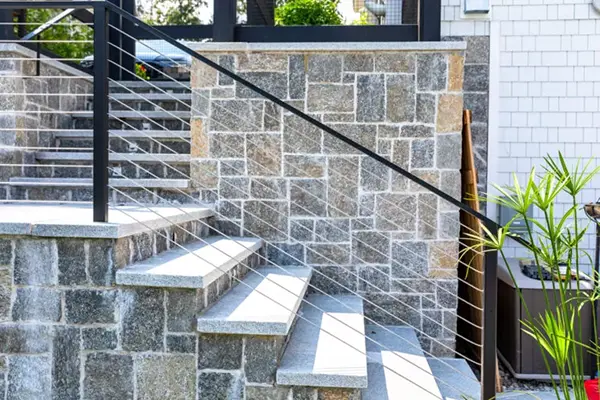

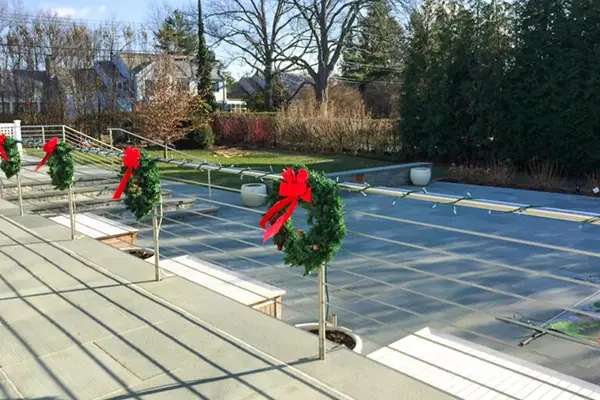

Внутренние жилые лестницы и лестницы на чердаки. Наружные деревянные лестницы. Бетонные и стальные сердечники коммерческих лестниц. Балюстрады лестниц гостиниц и гостиниц.

Параметры настройки

Вионта Металлпроизводит системы тросовых перил в соответствии с требованиями конкретного проекта. На этапе заказа можно указать следующие параметры:

Программы OEM и частных торговых марок доступны для импортеров и дистрибьюторов строительной продукции. Свяжитесь с riley@viontametal.com, предоставив чертежи проекта или спецификации, чтобы получить индивидуальное предложение.

Обзор установки

Установка вантовых перил на лестнице выполняется в той же последовательности, что и в системе плоского настила, с дополнительными соображениями относительно угла наклона лестницы и непрерывных верхних пролетов перил.

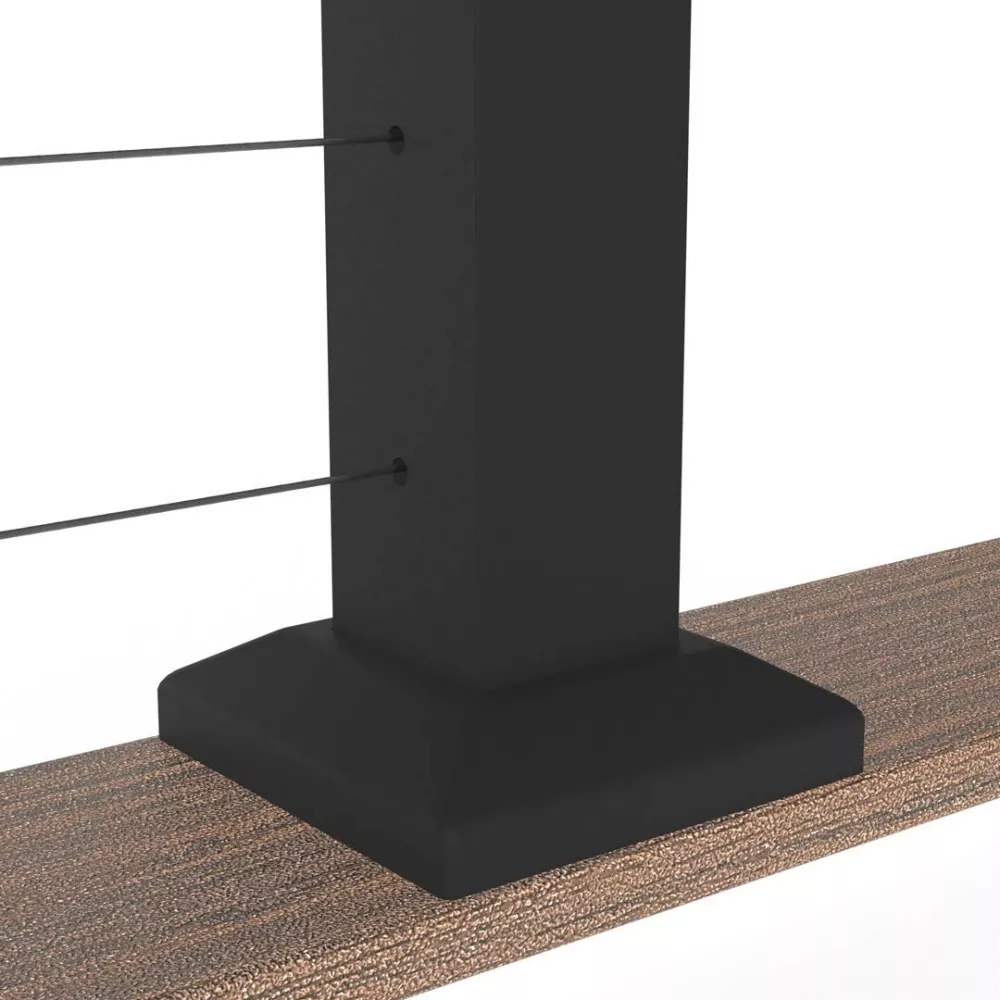

1. Прикрепите опорные пластины стоек к косоуре или основанию лестницы в указанных центрах. Для лестниц стойки обычно устанавливаются по отвесу вертикально, а не перпендикулярно рейке.

2. Установите стойки вертикально и закрепите опорные пластины. Проверьте выравнивание с помощью веревочной линии сверху вниз.

3. Питающий кабель проходит через стойки и промежуточные направляющие. На наклонных лестничных маршах на верхних и нижних стойках используются тросовые уголки.

4. Натяните кабельные трассы в соответствии со спецификациями натяжения Vionta. Целевое натяжение зависит от диаметра кабеля и пролета стойки.

5. Закрепите верхнюю направляющую — непрерывно от верхней площадки до нижней перекладины. Настенные кронштейны прикрепляют рельс к каменной кладке или дереву, где это необходимо.

6. Проверьте расстояние между кабелями, отвес стойки и момент затяжки всех крепежных элементов. Повторное натяжение через 30 дней.

Вионта Металлпредоставляет руководства по установке в формате PDF, спецификации натяжения для конкретных лестниц и значения моментов затяжки для каждого заказа. Для сложных конфигураций лестниц наша техническая группа может предоставить рабочие чертежи по запросу.

Контроль качества

Заводские и OEM-услуги

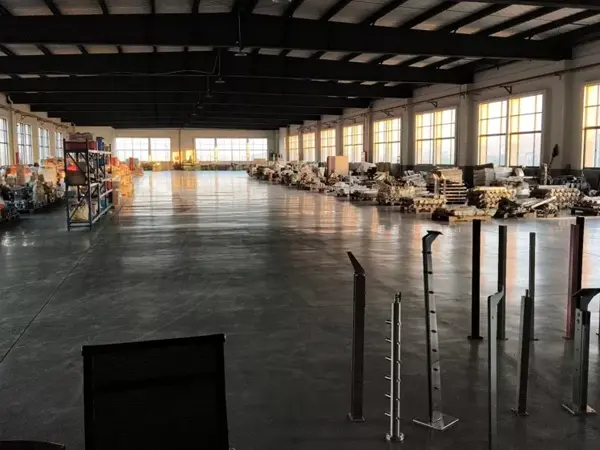

Вионта Металлимеет собственное производство в Цыси, Нинбо. Мы занимаемся экструзией, резкой, сваркой, полировкой, сборкой кабелей и предотгрузочной проверкой на месте. Доступны программы OEM и частных торговых марок — мы можем изготовить системы кабельных перил по вашей спецификации, нанести маркировку вашего бренда и упаковать в соответствии с вашими требованиями к маркировке.

Мы поставляем системы тросовых перил в Великобританию, Германию, Нидерланды, Австралию, Канаду и США. Сертификаты испытаний материалов и поддержка сторонних инспекций доступны для проектов, которые в этом нуждаются.

Часто задаваемые вопросы

В чем разница между тросовым поручнем и тросовой балюстрадой?

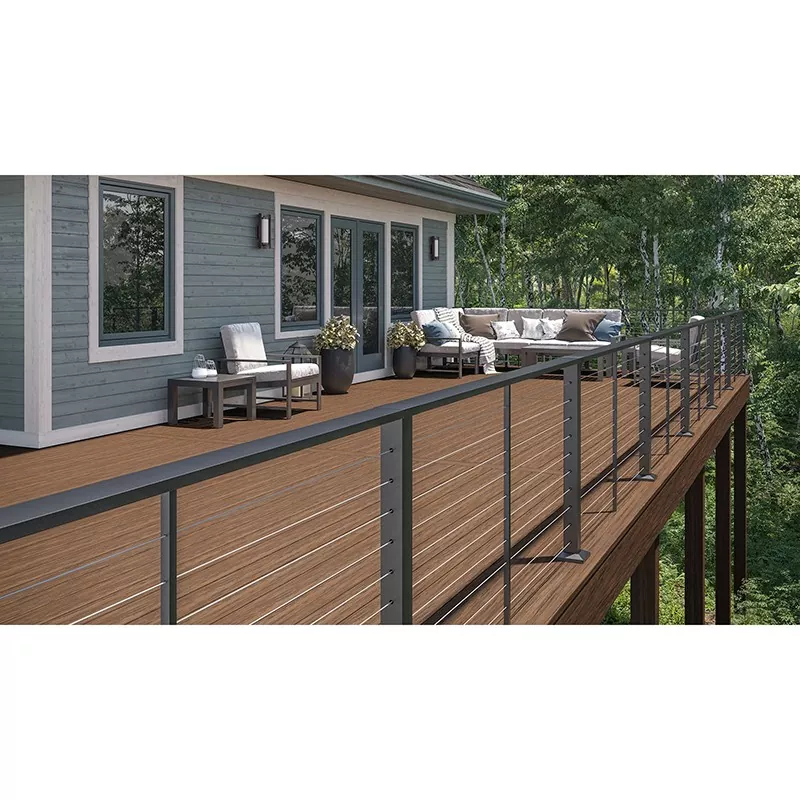

Кабельный поручень включает в себя верхний поручень, за который можно взяться за руки, в качестве основного функционального элемента — это правильная спецификация для лестниц, где нормы требуют сплошного поручня. Кабельная балюстрада представляет собой полную систему ограждений (стойки плюс кабельное заполнение) и может не включать в себя верхнюю перекладину, которую можно захватить. Для лестницы укажите тросовый поручень; для периметра террасы и балкона укажите кабельную балюстраду.

Какие профили верхних направляющих доступны?
Круглая труба из нержавеющей стали диаметром 42,4 мм или 48,3 мм (матовая или зеркально полированная) и швеллер с деревянной крышкой примерного сечения 45×65 мм. Варианты круглых трубок попадают в диапазон доступных диаметров, требуемый IRC, IBC и AS 1428.1.

Можно ли использовать тросовые перила на угловых или винтовых лестницах?
Да. Угловые стойки с угловыми креплениями для тросов позволяют менять направление кабельных трасс на площадках без разрыва заполнения. Vionta Metal по запросу изготавливает системы с геометрией лестницы в соответствии с конкретным проектом.

Какую марку кабеля следует указать для наружной прокладки?
Для большинства наружных условий достаточно класса 304. Для установки на берегу, на набережной или рядом с бассейном укажите 316 повсюду — кабель, стойки и все фитинги. Используйте одинаковую марку для всех металлических компонентов, чтобы избежать гальванической коррозии.

Соответствуют ли кабельные перила требованиям норм по лестничным поручням?
Да, если диаметр верхней направляющей находится в допустимом диапазоне (обычно 1,25–2 дюйма / 32–51 мм для кодов США). Vionta Metal может предоставить спецификации и данные о размерах для подтверждения соответствия документации IRC, IBC, AS 1428.1, BS EN 1991 и NBC.

Какое время доставки из Китая?
Стандартное производство и доставка занимают 15–25 дней в зависимости от объема заказа и индивидуальных особенностей. Сроки выполнения подтверждаются на этапе предложения.
